一.引言
同步网是电信网的三大支撑网之一,由节点时频设备和传递时频信号的同步链路构成。其作用是准确地将时频信号从基准时频设备传送给同步网的各节点,调整网中的各时钟并保持信号同步,满足数字通信业务网的同步(频率、时间)性能的需要,是保证现在和未来网络稳定运行的关键。
二.产品概述
大唐电信是国内最早从事同步技术研究,并首家取得同步产品电信入网证的厂商,是全国同步设备应用最多的厂商之一。大唐电信也是能提供全网、全系列解决方案的厂商,能满足专网用户深度定制的要求。
大唐电信通过多年的积累和发展,形成了丰富的时频GNSS-97系列产品(时频一体化产品GNSS-97、时间服务器GNSS-97-P350)和全行业的解决方案,为客户提升网络性能及未来发展能力提供支撑。

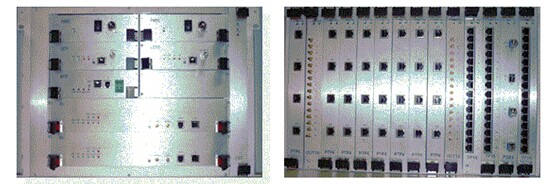

1.时频一体化设备GNSS-97
1).19英寸×7U机框,加扩展框实现输出扩展;
2).全模块化设计,电信级设备,电信级网管;
3).大容量、高性价比、建网和维护成本更低;
4).支持目前业界所有格式的时间输出信号;又可以作为传统的BITS设备使用;
5).电信级设备,主要板卡支持主备冗余备份,板卡支持热拔插;
6).设备参考源可以接收北斗、GPS卫星信号、TOD+1PPS(电)、DCLS(光电)、PTP、E1频率基准输入(钟盘)、2MBit/2MHz(可调)频率参考和监测输入(REFTF参考盘);
7).产品输出信号类型:PTP(电光)、TOD+1PPS、2MBit/2MHz、DCLS(电光)、IRIG-B、PPX、TOD、NTP等信号;最大支持56路PTP输出,最大支持224路TP(ToD+1PPS)输出,最大支持168路NTP输出,最大支持960路2MBit/2MHz(软件可调)输出;
8).智能化的时延补偿技术;
9).网管接口支持SNMPv2.0,支持TL1标准接口,支持COBAR北向接口。
技术参数
序号 |
性能项 |
行标YD/T1012及ITU指标 |
GNSS-97 |
1 |
频率准确度 |
一级时钟: ±1E-11 二级时钟: ±1.6E-8 |
一级时钟:±1.50E-12 二级时钟:±1E-9 |
2 |
保持精度 |
YD/T 1012-1999 |
4E-12/天,8E-12/3天,3E-11/7天 |
3 |
相位不连续性 |
YD/T 1012-1999 |
<20ns |
4 |
正常跟踪于卫星接收机(GPS或者北斗) |
1PPS+ToD接口相对于UTC的时间偏差为:≤±200ns。 |
≤±100ns |
PTP接口:相对于UTC的时间偏差为±200ns |
≤±100ns。 |
||
DCLS接口(可选):相对于UTC的时间偏差为±200ns。 |
≤±100ns。 |
||
5 |
丢失时间参考源,能得到我国1级基准时钟的定时信号并进入时间保持状态 |
1PPS接口系统保持性能:≤±1ms(三天内) |
系统保持性能:≤±200ns(三天内) |
6 |
丢失时间参考源,不能得到我国1级基准时钟的定时信号并进入保持状态时 |
1PPS接口:在8小时之内的相对守时精度优于±250ns, 在24小时之内的相对守时精度优于±1ms。 |
在8小时之内的相对守时精度典型值<±150ns; 在1天之内的相对守时精度典型值<±800ns。
|

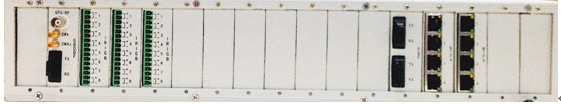

2.集成时间服务器GNSS-97-P350
1).小型化,台式设备,19”×2U机框,灵活的出厂配置;
2).支持建立真正用于时间同步的网络,从而拥有网络所带来的巨大益处——高可用性、高精度、高稳定性;
3).可以接收北斗/GPS卫星信号、单GPS卫星信号、2MHz及2Mbit/s信号、IRIGB作为系统的参考源;具备智能化的时延补偿技术;
4).主设备、扩展单元可提供多种时间信号输出:NTP(20路)、PTP(16路)、TOD(32路)、PPS/PPM/PPH(128路)、IRIGB等信号(128路);
5).设备支持电源冗余备份的功能,加强了系统的稳定性和可靠性;
6).设备输出容量大,设备通过光口连接扩展单元,支持扩展输出,可多级级联。
技术参数
序号 |
参数名称 |
保证值 |
|
1 |
时间输出 |
脉冲信号准确度 |
TTL电平:≤1μs; RS-422、RS-485:≤1μs; 静态空接点:≤1μs |
2 |
IRIG-B(DC)码准确度 |
IRIG-B(DC)码准确度≤1μs |
|
3 |
IRIG-B(AC)码准确度 |
IRIG-B(AC)码准确度≤10μs |
|
4 |
串行报文时间准确度 |
串行报文时间准确度≤5 ms |
|
5 |
网络授时时间准确度 |
NTP、SNTP网络授时时间准确度ms级 |
|
6 |
PTP准确度 |
PTP准确度≤200ns |
三.应用及效益
大唐电信同步定时设备以其稳定、可靠、准确和高性价比的特点,在移动、联通、电信运营商及电力、广电、军队等专网得到了大量应用,应用遍布31个省(市)。
